DPS干式复合螺杆真空泵
    发布时间: 2017-11-21 15:31

风冷螺杆真空泵.无油复合变螺距螺杆真空泵

DPS干式复合螺杆真空泵




风冷螺杆真空泵.无油复合
变螺距螺杆真空泵

DPS干式复合螺杆真空泵是我公司在吸收众多国外真空泵的基础上,采用第五代复合变螺距螺杆技术(节能30%,排气温度低),自主创新而开发的新型环保真空泵,具备高效、节能、环保,重量轻巧,使用方便,性能可靠等特点,代表真空泵的未来发展方向。



应用领域APPLICATIONS

制药工艺化学工艺溶媒回收特气回收、油气回收、薄膜制备、生化检测分析、半导体、微电子、太阳能 、材料处理等相关设备及工艺流程。



技术指标TECHNICAL SPECIFICATIONS




原创设计和创新Original Designs and Innovations




性能特点ADVANTAGES



第五代复合变螺距螺杆技术

环保-无油无水无污染,可获得清洁

被抽物料可回收利用,特别适用于油气回收、溶媒回收、特气回收等行业

节能采用变螺距节能技术,可减少30%的能耗

化学腐蚀多层腐蚀保护,可适应较恶劣工况。

风冷采用风冷结构,使用更方便简单。

节约人力,维护周期长达数千至上万小时,可靠性较高,故障率较低

清洗方便,泵腔内若有污物,可打开进排气口,开启泵后倒入清洗剂即可清洗。

结构简单,维护、保养方便,耗材少。

极限真空可达3Pa及更高。

工作区域宽,从极限真空到大气压可连续运行。

可靠的密封结构,采用唇形密封机械密封气体密封结构,排气通,具有良好的液体处理能力

重量轻,采用特殊轻型材料,重量较轻(女士可抬动)。

温度低,采用特殊材料及特殊结构,散热更快。

噪音低,采用高精度加工零件,泵腔内无摩擦,噪音较低。



原理PLINCIPLE






干式复合螺杆真空泵是由两根平行的螺杆转子与泵内壁形成多个密封空间,转子与转子之间转子与泵内壁之间均保持极小的间隙(但不接触、无摩擦),在反向同步齿轮驱动下,气体持续由气口向排气口传送的真空泵。由于两根转子和泵体相互间均无摩擦,故无需润滑,可保持泵腔及排气干净。螺杆真空泵气体被持续推进,通道短效率高排气口低于螺杆位置,排液能力强,易清洗无中间隔板(爪式真空泵和多级罗茨真空泵有)排气排液通畅,维修保养简单。

尺寸与图片 DIMENSIONS

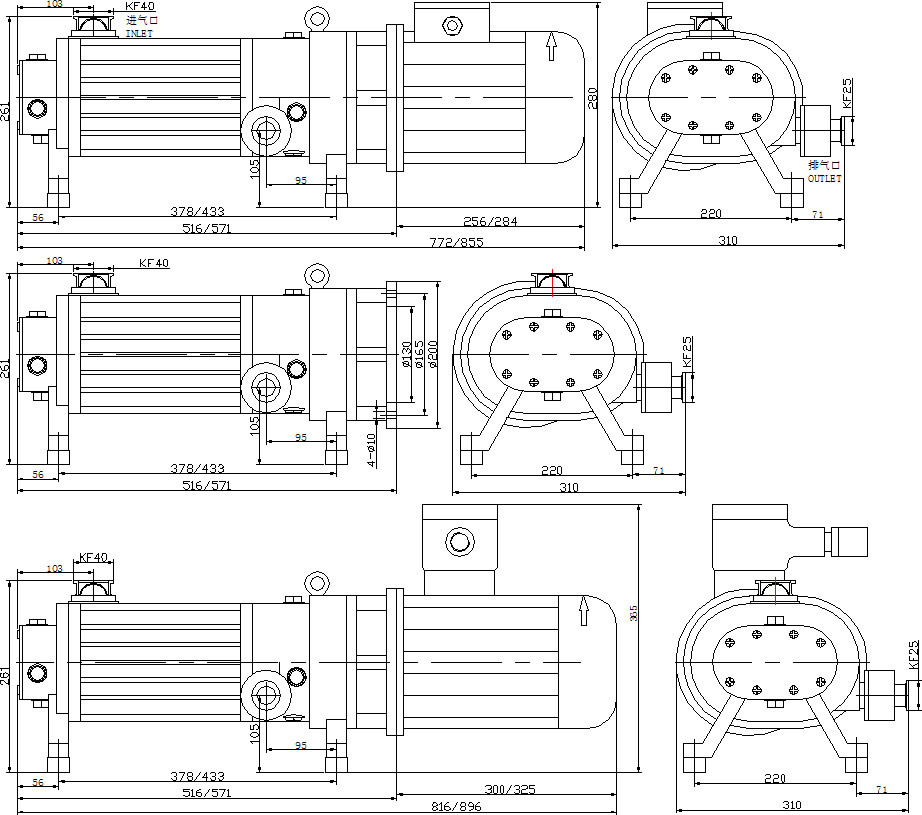

(DPS50/80电机/无电机/防爆电机)

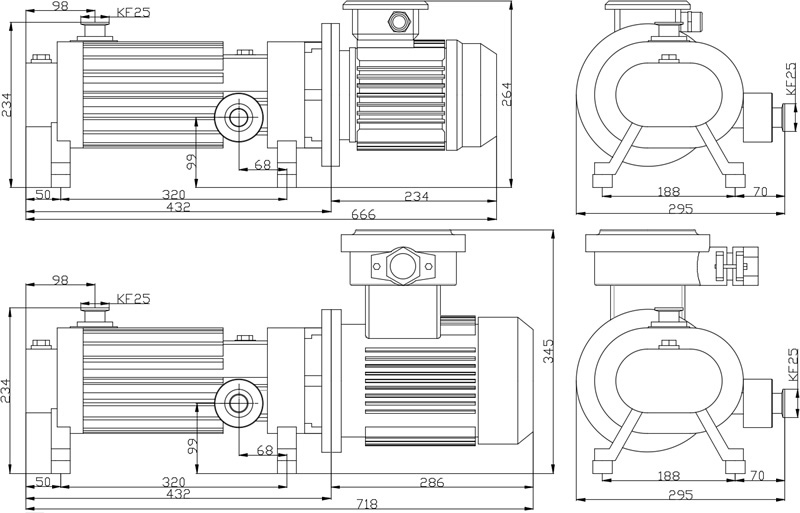

(DPS20电机/防爆电机)
