SV型单级直联多旋片式真空泵是在吸收众多国际公司产品的结构而开发出来的多功能产品，具有长寿命设计、真空度高、环保、规格齐全等优点，具有独特国家专利。

应用APPLICATIONS

广泛应用于真空包装、材料干燥、分子蒸馏、浓缩、真空装卸、真空吸引、吸塑成型、模具、电子、半导体、生物制药、化工、科学研究等领域。

特点ADVANTAGES

长寿命设计，独有专利，带给客户价值感

全橡胶密封，提高密封性，拆卸方便

对称安装基座，方便安装和运输

带自润滑功能旋片，能适应较恶劣环境

真空度高，最高可达10Pa，规格齐全

环保，排气口内置油雾过滤器，排气洁净；进气口装有逆止阀，可防止泵油返入真空系统；多旋片设计，高效节能；空气冷却；直联结构紧凑，噪音低、振动小，放在水平面上即可工作；在极限真空到大气压全压力范围内可持续运行

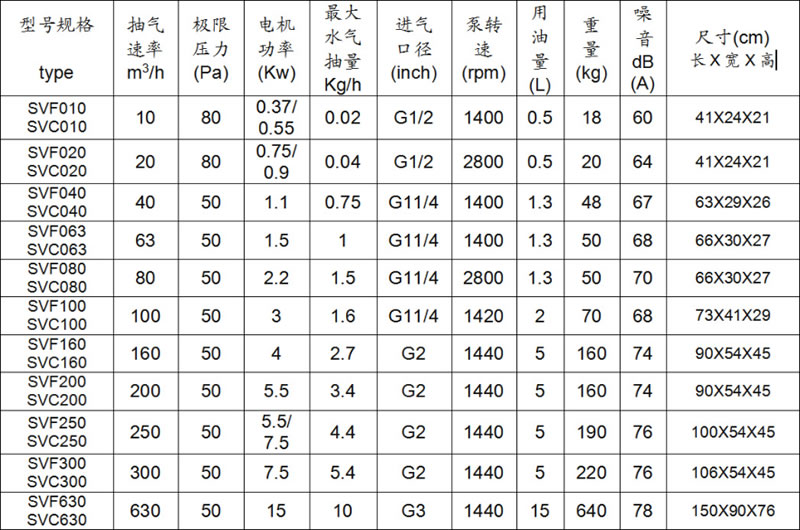

技术规格TECHNICAL SPECIFICATIONS


SVF为高品质型产品SVC为经济型产品，可选配防爆电机，可以代替U4、R5、VCA、EU、EVC真空泵

工作原理PRINCIPLE

按照旋片式真空泵原理工作,偏心安装的转子在泵体内旋转,旋转产生的离心力使装于槽内滑动的旋片紧贴泵体内壁,旋片将泵体和转子之间的月牙型空间分隔成数个工作腔,当工作腔和进气通道相连时，吸入气体，旋片的继续转动使气体受到压缩并将气体排入油箱内, 油箱内恒定的压力差使真空泵润滑油进入压缩腔,润滑油和被抽气体一起排入油箱内并通过重力作用和排气过滤器使润滑油从排出气体中分离, 润滑油回到油箱底部然后再次进入泵工作腔(油循环),不含油的被抽气体通过排气管排入大气中。

原创设计和技术创新Original designs and technical innovations

精密制造工艺Advanced Accurate Process

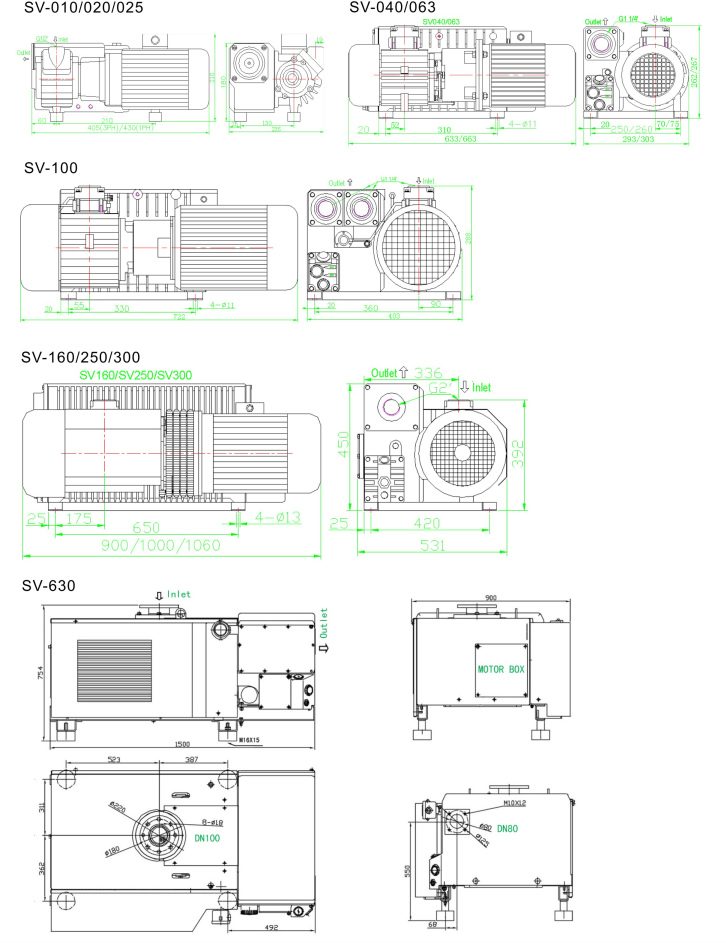

尺寸与图片 DIMENSIONS
